30 resultaten

Reserve Genesis II 200 Series

Schematic Image 60010164

1             67089    Thermometer, C/F, Genesis II, export

2             66049    Lid Thermometer Bezel

3             66282    Weber logo

4             66052    Lid assembly, Genesis II E-210, black

4             66061    Lid Bumpers

5             66043    Warming rack, Genesis II E-210/610

6             66090    Cooking Grates

7             66794    Flavorizer Bar

8             66166    Crossover tube, Genesis II 200 series, export ’17

9             66087    Burner tube kit, 29 mb, Genesis II 200 series (qty 2)

10           66833    Igniter electrode w/wire, 27″, yellow

10           66362    Igniter electrode w/wire, 36″, black

11            66039    Heat deflector set, Genesis II E-210 (qty 2)

12           66683    Hardware for cookbox rails/brackets, Genesis II/LX series

12           69284    Warming Rack Bracket

13           66683    Hardware for cookbox rails/brackets, Genesis II/LX series

13           66514    Burner Tube Clamp (qty 2), Genesis II

14           67072     LHS table, Genesis II, export

15           67071     Brackets for pivot table, Genesis II 210/310

15           72970     Hardware for pivot table, Genesis II 210/310

16           66683    Hardware for cookbox rails/brackets, Genesis II/LX series

16           66824    Hardware for cookbox, Genesis II/II LX

16           66160    Cookbox, Genesis II 210, Germany

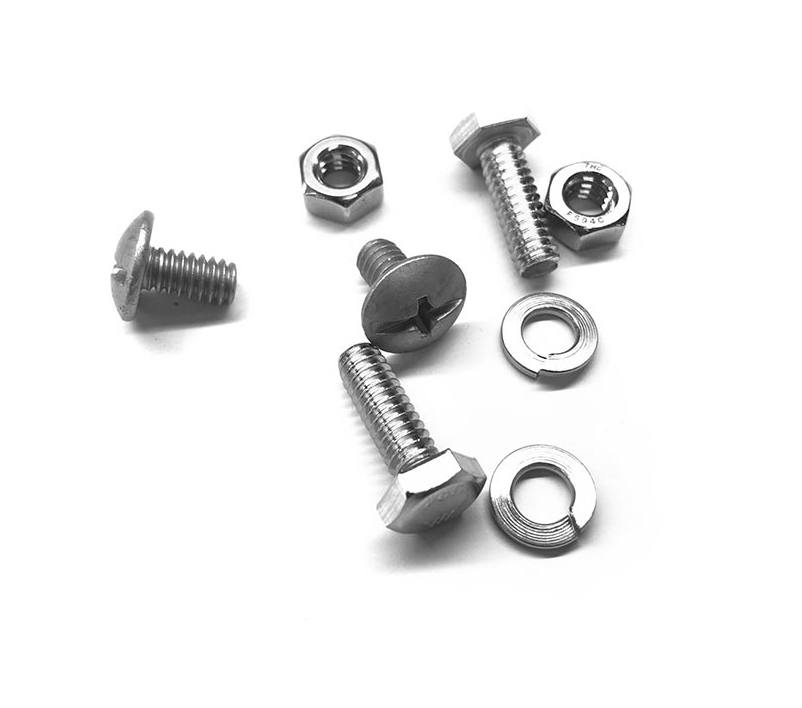

16           66678    Hardware, manifold

17            66357    Clip for ignition wire routing, round set (qty 2)

17            66360    Clip for ignition wire routing, square set (qty 2)

18           66297    Manifold assembly, LP, 29 mb, Genesis II 200 series, export

18           66678    Hardware, manifold

19           66683    Hardware for cookbox rails/brackets, Genesis II/LX series

19           66028    Bottom tray rails, Genesis II E/SE series

20           66035    Grease tray, Genesis II E-210/240

21           66680    Hardware, frame/tank hanger, Genesis II/LX

21           66219    LHS frame connector, Genesis II E/SE series

22           66680    Hardware, frame/tank hanger, Genesis II/LX

22           66228    Top trim for control panel, SS, Genesis II/LX 200 series

23           66680    Hardware, frame/tank hanger, Genesis II/LX

23           66253    Control panel assembly, Genesis II E-210

24           69283    Ignition Button

25           66375    Igniter button wire assembly, Genesis II E-210

26           66048    Knobs

27           6415       Drip Pans

28           83156    Catch Pan Kit

29           66170     Wire rack, Genesis II E-210

30           66174     Catch pan retainer/lock, Genesis II E/SE series

31           66175     Wire rack bushing set, Genesis II E/SE series (qty 4)

32           66368    Igniter wire clip set

33           66680    Hardware, frame/tank hanger, Genesis II/LX

33           67233    Front frame, Genesis II 2 burner, ’18

34           67066    Caster insert kit

34           67067     Locking Casters

35           66066    Bottom slat mounting bracket set, Genesis II E/SE series (qty 2)

36           66067    Bottom slat, single w/label, Genesis II LP, export

36           66068    Bottom slat set, Genesis II E/SE series (qty 2)

37           66060    Lid hardware, Genesis II E/SE series

38           64830    GBS Insert

39           72968    Hardware bag D, Genesis II RHS fixed table

39           72974     Crescent wrench

39           66343    RHS fixed table, Genesis II E/SE series

39           66347    iGrill Plugs, Genesis II E/SE series (qty 2)

40           66344    iGrill cover

41           66680    Hardware, frame/tank hanger, Genesis II/LX

41           66221    Rear frame top trim, Genesis II E-210

42           66680    Hardware, frame/tank hanger, Genesis II/LX

42           67237     Rear frame, Genesis II 2 burner, ’18

43           66680    Hardware, frame/tank hanger, Genesis II/LX

43           66218    RHS frame connector, Genesis II E/SE series

44           66680    Hardware, frame/tank hanger, Genesis II/LX

44           66257    Tank hanger w/strap, Genesis II LX series, export

44           66258    Tank hanger strap w/clasp, export

45           66679    Hardware, tank panel buttons

45           66217     Rear tank enclosure panel, Genesis II, export

46           66679    Hardware, tank panel buttons

46           66225    Front tank panel, Genesis II E/SE series

47           66164    Corrugated gas line, Genesis II E-210/310

48           66358    Igniter module cover, Genesis II 210/310/410

49           67161     Conduit tube for igniter wires, black

49           67693    Igniter wire conduit clamp, 3 pack

49           66259    Igniter module, Gen II 2B or Gen II/LX/Summit S/B

49           66353    Igniter kit, Genesis II E-210

50           66680    Hardware, frame/tank hanger, Genesis II/LX

50           66206    Bulkhead assembly, Genesis II LX 200/300 series, export

51           91478     LP hose and regulator 30MB, 90CM, NL

52           67654    Wheel insert kit, Genesis II, ’19

53           67445    Wheel

54           66345    Match stick holder

55           66682    Hardware for wheels

55           66251    Axle w/hardware, Genesis II E/SE series

Schematic Image 60014164

1             67089    Thermometer, C/F, Genesis II, export

2             66049    Lid Thermometer Bezel

3             66282    Weber logo

4             66061    Lid Bumpers

4             66430    Lid assembly, Genesis II LX E-240, black

5             66831    Handle bezel, Genesis II LX, ’17

6             66416    Lid handle, Genesis II LX E/S-240

6             66820    Hardware, handle, Genesis II LX

7             69274    Handle light (no batteries), Genesis/Summit

8             66798    Warming rack, Genesis II LX 240/640

9             66090    Cooking Grates

10           66794    Flavorizer Bar

11            66166    Crossover tube, Genesis II 200 series, export ’17

12           66837    Burner tube kit, 29 mb, Genesis II LX E/S-240

13           66833    Igniter electrode w/wire, 27″, yellow

13           66362    Igniter electrode w/wire, 36″, black

14           66684    Heat deflector, Genesis II LX, E/S-240 (qty 2)

15           69284    Warming Rack Bracket

15           66683    Hardware for cookbox rails/brackets, Genesis II/LX series

16           66514    Burner Tube Clamp (qty 2), Genesis II

16           66683    Hardware for cookbox rails/brackets, Genesis II/LX series

17            66526    LHS pivot table, Genesis LX, ’17, EU W

17            67093    Hardware for pivot table bracket, Genesis II LX

18           67093    Hardware for pivot table bracket, Genesis II LX

18           67087     Bracket for pivot table

19           66824    Hardware for cookbox, Genesis II/II LX

19           66683    Hardware for cookbox rails/brackets, Genesis II/LX series

19           66826    Cookbox, Genesis II/LX 210/240

19           66822    Hardware, manifold, Genesis II LX

20           66357    Clip for ignition wire routing, round set (qty 2)

21           66487    Manifold assembly, LP, 29 mb, Genesis II LX 200 series, export

21           66822    Hardware, manifold, Genesis II LX

22           66412    Igniter harness, Genesis II LX 240

23           66028    Bottom tray rails, Genesis II E/SE series

23           66683    Hardware for cookbox rails/brackets, Genesis II/LX series

24           66035    Grease tray, Genesis II E-210/240

25           66766    LHS panel, Genesis II LX series

25           66819    Hardware, frame/panels, Genesis II LX

26           66823    Hardware, mid panel/scale/hanger

26           66228    Top trim for control panel, SS, Genesis II/LX 200 series

27           66459    Control panel assembly, Genesis II LX 240

27           66819    Hardware, frame/panels, Genesis II LX

28           66408    LED harness clip assembly, Genesis II LX 240

29           66725    Rain boot for knobs, Genesis II LX (qty 2)

29           66754    Control knob kit, Genesis II LX (qty 2)

30           69282    Momentary Light Switch

31           6415       Drip Pans

32           83156    Catch Pan Kit

33           66420    Catch pan holder panel, Genesis II LX 240

33           66823    Hardware, mid panel/scale/hanger

33           83320    Door magnet

34           66081    Bottom panel, Genesis II LX 200 series, export

34           66914    Hardware for rear/bottom panel, Genesis II LX

35           67244    Front frame, Genesis II LX, 2 burner, ’18

35           66819    Hardware, frame/panels, Genesis II LX

36           66830    Wire clips (qty 3)

37           67070     Insert kit for casters, Genesis II LX

37           67067     Locking Casters

38           66429    Hardware, door

38           66465    Door assembly, black, Genesis II LX E-240

39           66429    Hardware, door

39           69285    Door handle w/bezels (qty 1)

40           66438    Lid hardware, Genesis/Searwood/Weber Smoque

41           64830    GBS Insert

42           66061    Lid Bumpers

42           66401    Side burner lid, Genesis II LX series

43           67307     Grate for side burner, Genesis II ’19

44           66400    Side burner cap

45           91173     Side burner ring

46           66397    Side burner tray, Genesis II LX series

47           66511     Side burner table, Genesis II LX series

47           74471     Literature Kit, Genesis II 240/340/440/640, export

47           66347    iGrill Plugs, Genesis II E/SE series (qty 2)

47           66830    Wire clips (qty 3)

47           66384    Side burner assembly, 29 mb, Genesis II LX, export

47           74335    Pressure plates, Genesis II LX series (qty 2)

48           66806    Hardware, ignition module

48           66259    Igniter module, Gen II 2B or Gen II/LX/Summit S/B

48           66394    Igniter kit for side burner, Genesis II LX, ’17

49           66395    Igniter electrode w/wires, side burner, Genesis II LX series

50           73229    Brass hex nut

50           66387    Side burner valve assembly, 29 mb, Genesis II LX, export

51           66398    Side Burner Control Knob

52           66396    Heat/water deflector, side burner, Genesis II LX series

53           66344    iGrill cover

54           66221    Rear frame top trim, Genesis II E-210

54           66819    Hardware, frame/panels, Genesis II LX

55           66819    Hardware, frame/panels, Genesis II LX

55           67246    Rear frame, Genesis II LX, 2 burner, ’18

56           66914    Hardware for rear/bottom panel, Genesis II LX

56           66762    Rear panel, Genesis II LX 240

57           66985    RHS panel assembly, LP

57           66819    Hardware, frame/panels, Genesis II LX

57           66830    Wire clips (qty 3)

58           66823    Hardware, mid panel/scale/hanger

58           66257    Tank hanger w/strap, Genesis II LX series, export

58           66258    Tank hanger strap w/clasp, export

59           66217     Rear tank enclosure panel, Genesis II, export

59           66679    Hardware, tank panel buttons

60           66679    Hardware, tank panel buttons

60           67419     Front tank panel, Genesis II series

61           70880    Battery pack housing

61           67202    Battery pack head, Genesis II LX, ’18

62           66358    Igniter module cover, Genesis II 210/310/410

63           66503    Igniter kit, Genesis II LX 240

63           67161     Conduit tube for igniter wires, black

63           66806    Hardware, ignition module

63           67693    Igniter wire conduit clamp, 3 pack

63           66259    Igniter module, Gen II 2B or Gen II/LX/Summit S/B

63           66830    Wire clips (qty 3)

64           66495    Corrugated gas line, Genesis II LX 240/340

65           66519    Side burner gas line w/QD fitting, Genesis II LX series

66           66523    Bulkhead assembly, Genesis II LX 200/300 series, export

66           66823    Hardware, mid panel/scale/hanger

67           91478     LP hose and regulator 30MB, 90CM, NL

68           67654    Wheel insert kit, Genesis II, ’19

69           67445    Wheel

70           66251    Axle w/hardware, Genesis II E/SE series

70           66682    Hardware for wheels

71            66533    Match holder assembly, Genesis II LX 240/340
